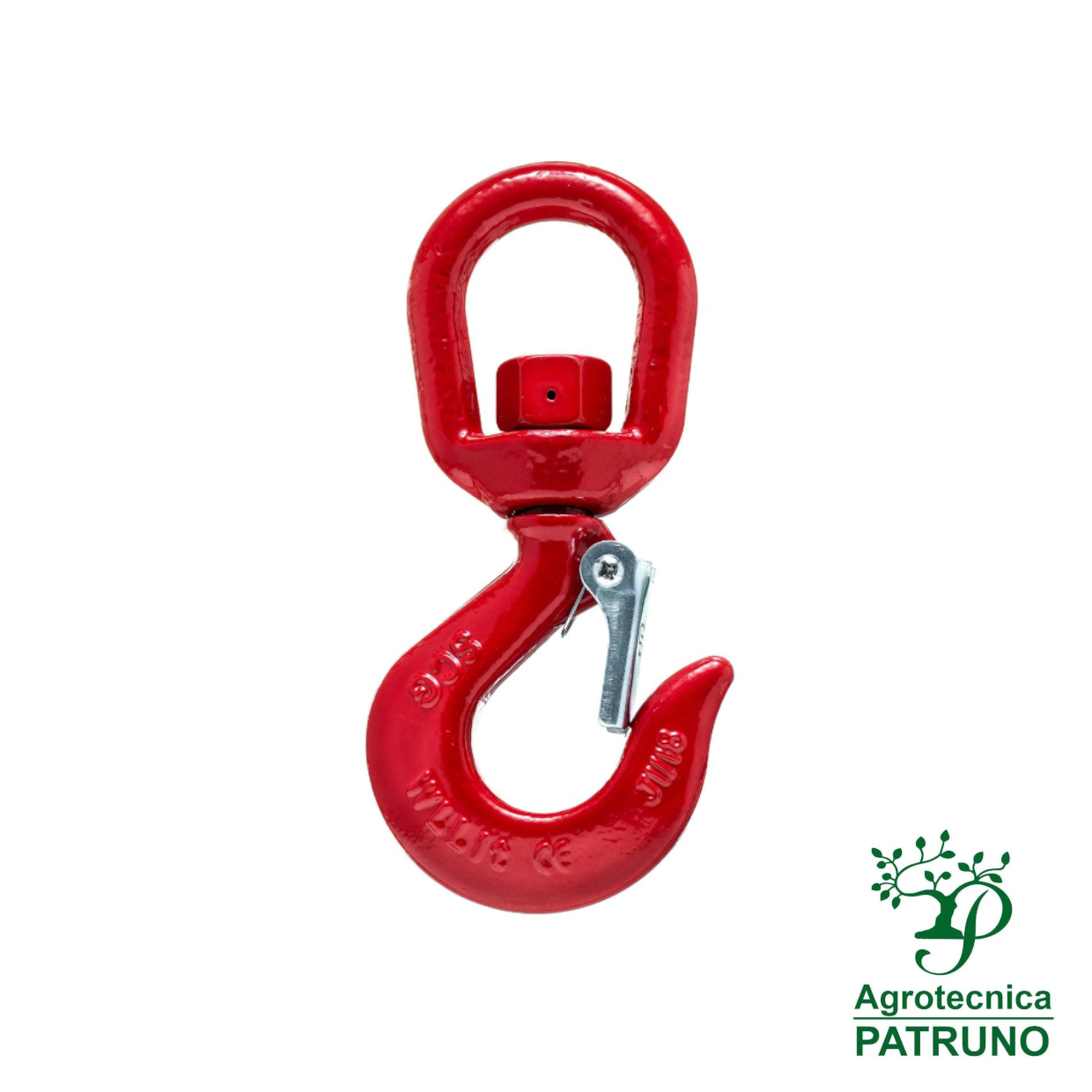

Gancio girevole con sicura in acciaio al carbonio 3200 kg alta resistenza

Il gancio girevole con sicura in acciaio al carbonio 3200 kg è progettato per operazioni di sollevamento e movimentazione carichi in totale sicurezza.

Questo gancio girevole ad alta resistenza consente una rotazione fluida sotto carico, riducendo torsioni e stress sulla fune o sulla catena. La sicura di sicurezza integrata impedisce lo sgancio accidentale.

La struttura in acciaio al carbonio garantisce robustezza, affidabilità e lunga durata anche in ambito industriale e agricolo.

È ideale per gru, paranchi, verricelli e sistemi di sollevamento.

Caratteristiche tecniche

• Tipologia: gancio girevole con sicura

• Materiale: acciaio al carbonio

• Portata massima (SWL): 3200 kg (3,2 tonnellate)

• Sistema: rotazione girevole

• Sicurezza: leva con molla di chiusura

• Utilizzo: sollevamento e movimentazione carichi

Uso previsto

Il gancio girevole con sicura è destinato esclusivamente al sollevamento di carichi entro i limiti della portata nominale indicata (SWL).

È progettato per essere utilizzato su sistemi di sollevamento come:

• Gru

• Paranchi

• Verricelli

• Sistemi di movimentazione industriale e agricola

Avvertenze di sicurezza

• Non utilizzabile per il sollevamento di persone

• Non idoneo per movimento rotatorio continuo o applicazioni girevoli dinamiche

• Utilizzare solo entro la portata massima indicata

• Verificare sempre lo stato della sicura prima dell’uso

• Non utilizzare in caso di deformazioni o danneggiamenti.

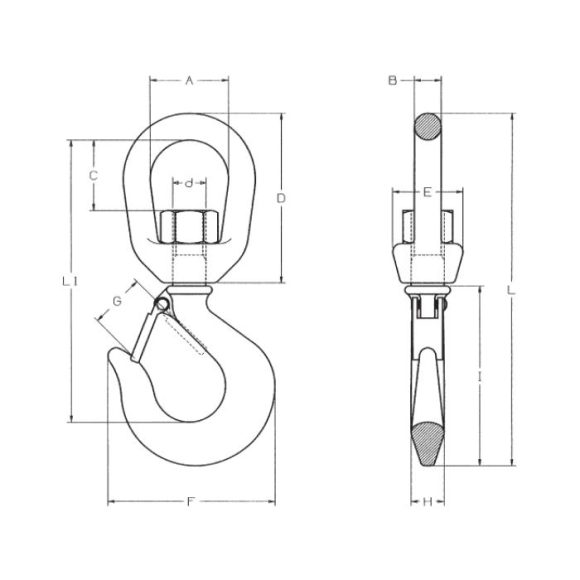

Quote dimensionali – SWL 3,2 t

• A (larghezza occhiello superiore): 51 mm

• B (diametro perno superiore): 19,5 mm

• C (altezza interna occhiello): 40 mm

• D (altezza gruppo girevole superiore): 112,5 mm

• E (larghezza attacco inferiore): 46 mm

• F (apertura utile gancio): 125 mm

• G (luce leva sicura): 25 mm

• H (spessore punta gancio): 31 mm

• I (altezza utile gancio): 133 mm

• L (lunghezza totale): 250 mm

• L1 (lunghezza corpo gancio): 194 mm

• d (filettatura perno): M22

• Peso: 2,48 kg

• La parte superiore (quote A, B, C, D) identifica l’occhiello girevole con perno filettato M20, che consente il fissaggio sicuro al sistema di sollevamento.

• Il corpo centrale permette la rotazione sotto carico, evitando torsioni su catene o funi.

• La parte inferiore (quote F, I, H) rappresenta il gancio con sicura a molla, che impedisce lo sgancio accidentale del carico.

• La lunghezza totale di 250 mm garantisce robustezza strutturale.
